TR-Hシリーズ 仕様
本体
| 型式 | 10型パネルタイプ | 5型パネルタイプ | |||
| TR-H1000 | TR-H500 | ||||
| 表示 | 10.4型TFT液晶 640×480（VGA） | 5.7型TFT液晶 640×480（VGA） | |||
| バックライト | 方式 | 白色LED | |||
| 寿命 | 約70000時間（25℃） | ||||
| タッチパネル | 作動力 | 0.8N以下 | |||
| 寿命 | 1000万回以上 | ||||
| 本体バッファメモリ容量 | 700MB（不揮発） | ||||
| 拡張メモリ | USBフラッシュメモリ※1 | ||||
| インターフェース | Ethernet | 100Base-TX | |||
| シリアル通信 | RS-422A/RS-485 | ||||
| ユニット接続 可能台数 |
計測ユニット | 10台 | 2台 | ||
| I/Oユニット | 4台 | 1台 | |||
| 最大計測 チャンネル数 |
温度／電圧※2 | 80ch | 16ch | ||
| パルス※2 | 8ch | 4ch | |||
| Modbus | 128ch | ||||
| 演算 | 32ch | ||||
| 最大入出力点数※2 | 出力 | 32点 | 8点 | ||
| 入力 | 16点 | 4点 | |||
| 時間軸精度 | ±5ppm | ||||
| カレンダタイマ精度 | ±15秒/月（25℃） | ||||
| 表示言語 | 日本語／英語／中国語（簡体）／中国語（繁体） | ||||
| ネットワーク機能 | FTPクライアント／FTPサーバ SMTPクライアント（Eメール送信） HTTPサーバ（Webサーバ） DHCPクライアント SNTPサーバ／SNTPクライアント ModbusTCP（クライアント／サーバ）※3 ModbusRTU（マスタ／スレーブ）※3 |
||||
| 打点記録機能 | 記録方式 | ワイヤドット６色リボン | |||
| 記録色 | 赤／青／緑／黒／紫／茶 | ||||
| 記録紙 | 有効記録幅：180mm 全長：20ｍ |
有効記録幅：100mm 全長：16ｍ |
|||
| 最大記録チャンネル数 | 48ch | 24ch | |||
| 打点周期 | 自動/最速 最速時：5秒/2ch～60秒/48ch※4 |
||||
| 記録紙送り速度 | 1mm/h～1500mm/h（1mmステップ） / 12.5mm/h | ||||
| 波形記録 | 標準打点／エンベロープ打点 | ||||
| 文字記録※5 | 指定時刻印字/マニュアル印字 （時刻、計測値、チャンネル名 スケール、アラーム、紙送り速度） コメント印字、アラーム印字 打点チャンネル名印字、設定リスト印字 パネルオープン時印字 設定切替時印字、打点開始時印字 |
||||
| その他の機能 | ひらがな/漢字（シフトJIS）印字 範囲指定打点、追いかけ打点 パネルオープン検出機能 プリトリガ打点、インクリボン残量表示 記録紙残量表示 記録紙切れ検出機能 |
||||
| 耐電圧 | 電源端子 - FG端子・ケース間 | 1500VAC（50/60Hz） 1分間 | |||
| 絶縁抵抗 | 電源端子 - FG端子・ケース間 | 5MΩ以上（DC500V） | |||
| 適合パネル厚 | 2mm～26mm | ||||
| 耐環境性 | 保護構造 | IP65※6 | |||
| 耐振動 | JIS B 3502 （IEC 61131-2）準拠 | ||||
| 使用周囲温度 | 0℃～+50℃ | ||||
| 使用周囲湿度※7 | 20%～85%RH（結露しないこと） | ||||
| 定格 | 電源電圧 | DC24V±10%リップル10%（P-P）以下 | |||
| 消費電流 | 2.3A以下 | 1.8A以下 | |||
| 質量※8 | 約7.6kg | 約2.9kg | |||

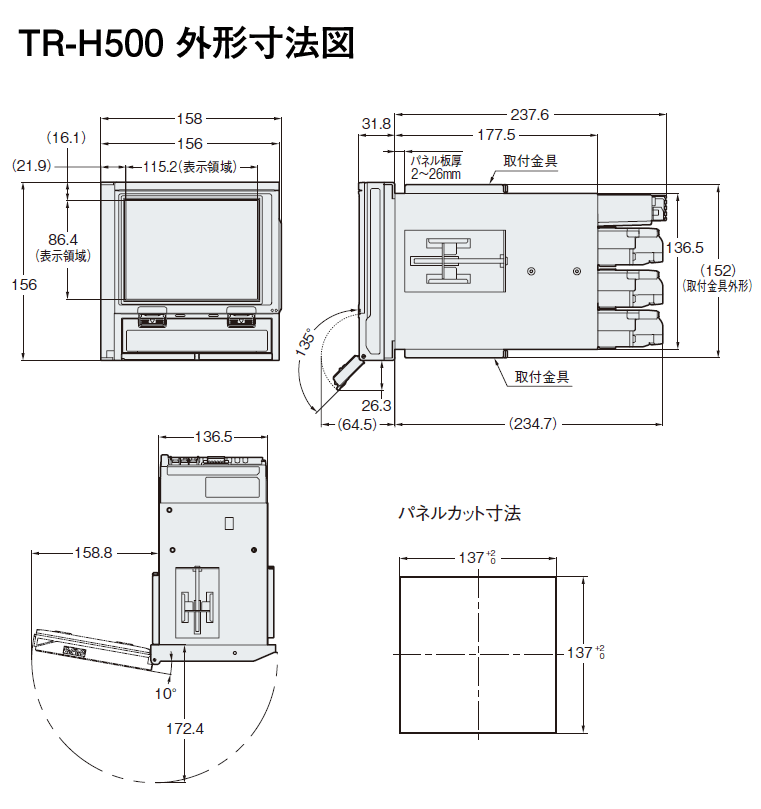

| 外形寸法 | >>TR-H1000寸法図 | >>TR-H500寸法図 | |||
- ※1
- 当社推奨品を使用してください。
- ※2
- ユニット接続可能台数を接続した場合のチャンネル数および点数です。
- ※3
- ModbusTCP（クライアント構成）とModbusRTUの同時使用はできません。
- ※4
- 標準打点の場合。記録チャンネル数により自動選択。
- ※5
- TR-H1000は、紙送り速度が200mm/h 以下の場合に指定時刻印字および打点チャンネル名印字を印字できます。
その他は100mm/h 以下の場合に印字できます。
TR-H500は、紙送り速度が250mm/h以下の場合に印字できます。
ただし、マニュアル印字、設定リスト印字、打点開始時印字は、紙送り速度による印字の制限はありません。 - ※6
- 表示パネルおよび操作部カバーを閉じた状態のパネル面のみ。
- ※7
- 周囲温度が40℃を超える場合は、絶対湿度が40℃85％RHの条件以下で使用してください。
- ※8
- 計測ユニット、I/Oユニットは含みません。
計測ユニット
| 型式 | TR-TH08 高精度温度電圧計測ユニット | |||
| 入力方式 | フローティング不平衡入力 CH間絶縁、CH - 他ユニット・電源端子・FG端子間絶縁、測温抵抗体はCH間非絶縁 |
|||
| チャンネル数 | 入力8ch | |||
| 測定周期 | 最速サンプリング周期10ms（1ch、AD 積分時間2ms）～10ｍｉｎ | |||
| 計測ユニット間同期 | ±100μs以下 | |||
| AD変換方式 | ⊿Σ方式 | |||
| AD分解能 | 16bit | |||
| AD積分時間 | 2ms、16.7ms、20ms | |||
| 入力種類 | 電圧 ±50V、±10V、±5V、±1V、±0.5V、±0.1V、1-5V 熱電対 K、J、E、T、R、S、B、N、W 測温抵抗体 Pt100、JPt100 3線式 規定電流1mA ロジック - 電圧、ロジック - 接点 |
|||
| 基準接点補償 | 内部/外部切り換え可（ユニットごとに設定、外部設定時0℃） | |||
| 基準接点補償確度 | ±0.5℃※1（23℃±5℃、入力端子温度平衡時） | |||
| 最大入力電圧（定格） | ±60V | |||
| 入力インピーダンス | 熱電対、電圧1Vレンジ以下、ロジック - 接点 | 10MΩ以上 | ||
| 電圧1-5V・5Vレンジ以上、ロジック - 電圧 | 約1MΩ | |||
| 耐電圧 | 測定入力端子 - FG端子・ケース間 | 1500VAC（50/60Hz） 1分間 | ||
| 測定入力端子 - 電源端子間 | ||||
| 測定入力端子相互間（他ユニット間） | ||||
| 測定入力端子相互間（同一ユニット内） | 600VACpeak（50/60Hz） 1分間 | |||
| 入力信号源抵抗 | 電圧･熱電対 | 2kΩ以下 | ||
| 測温抵抗体 | 1線10Ω以下（3線とも等しいこと） | |||
| バーンアウト | 熱電対レンジ（検出電流：約64μA）、1-5Vレンジ（検出電圧：0.58V未満） チャンネルごとにバーンアウト検出ON/OFF切り換え可 |
|||
| バーンアウト検出周期 | 測定周期にて検出 | |||
| 測定レンジ | 測定可能範囲 | 測定確度※2 | 表示分解能 | |
| ±50V | -55.00V～+55.00V | ±0.05％ of rdg ± 2digit | 10mV | |
| ±10V | -11.000V～+11.000V | ±0.05％ of rdg ± 2digit | 1mV | |
| ±5V | -5.500V～+5.500V | ±0.05％ of rdg ± 2digit | 1mV | |
| ±1V | -1.1000V～+1.1000V | ±0.05％ of rdg ± 2digit | 0.1mV | |
| ±500mV | -550.0mV～+550.0mV | ±0.05％ of rdg ± 2digit | 0.1mV | |
| ±100mV | -110.00mV～+110.00mV | ±0.05％ of rdg ± 2digit | 0.01mV | |
| 1-5V | +0.800V～+5.200V | ±0.05％ of rdg ± 2digit | 1mV | |
| K※3 | -100℃～+1372℃ | ±0.05％ of rdg ± 0.6℃ | 0.05℃ | |
| -200℃～-100℃ | ±0.05％ of rdg ± 0.9℃ | |||
| J※3 | -100℃～+1200℃ | ±0.05％ of rdg ± 0.6℃ | 0.05℃ | |
| -200℃～-100℃ | ±0.05％ of rdg ± 0.8℃ | |||
| E※3 | -100℃～+1000℃ | ±0.05％ of rdg ± 0.6℃ | 0.05℃ | |
| -200℃～-100℃ | ±0.05％ of rdg ± 0.8℃ | |||
| T※3 | -100℃～+400℃ | ±0.05％ of rdg ± 0.5℃ | 0.01℃ | |
| -200℃～-100℃ | ±0.05％ of rdg ± 0.8℃ | |||
| N※3 | 0℃～+1300℃ | ±0.05％ of rdg ± 0.6℃ | 0.05℃ | |
| W※3 | +1500℃～+2315℃ | ±0.05％ of rdg ± 1.1℃ | 0.05℃ | |
| 0℃～+1500℃ | ±0.05％ of rdg ± 0.8℃ | |||
| R※3 | +300℃～+1768℃ | ±0.05％ of rdg ± 0.8℃ | 0.05℃ | |
| 0℃～+300℃ | ±0.05％ of rdg ± 1.6℃ | |||
| S※3 | +300℃～+1768℃ | ±0.05％ of rdg ± 0.9℃ | 0.05℃ | |
| 0℃～+300℃ | ±0.05％ of rdg ± 1.6℃ | |||
| B※3 | +400℃～+600℃ | ±0.05％ of rdg ± 1.7℃ | 0.05℃ | |
| +600℃～+1820℃ | ±0.05％ of rdg ± 1.0℃ | |||
| Pt100※4 | -200℃～+660℃ | ±0.1％ of rdg ±0.3℃ | 0.02℃ | |
| JPt100※4 | -200℃～+510℃ | ±0.1％ of rdg ±0.3℃ | 0.02℃ | |
| ウォームアップ時間 | 30分以上※5 | |||
| 耐環境性 | 使用周囲温度 | パネルタイプ接続時：0℃～+50℃、ポータブルタイプ接続時：0℃～+40℃ | ||
| 使用周囲湿度 | 20%～85%RH（結露しないこと） | |||
| 質量 | 約300g（端子台約160gを含む） | |||
| 外形寸法 | >>計測ユニット外形寸法図 | |||
- ※1
- ポータブルタイプ接続時は、接続台数4台以下の場合。
- ※2
- AD積分時間16.7msまたは20ms、ノイズレベルOFFの場合。
- ※3
- 基準接点補償確度は含みません。
- ※4
- 規定電流：1mA
- ※5
- 接続台数4台以下の場合。
- ※
- 上記仕様は23℃±5℃、ウォームアップ時間経過後ゼロ点調整をしたときの値です。
I/Oユニット
| 型式 | TR-C48 パルス計測・入出力ユニット | |
| 入力 | チャンネル数 | 4ch |
| 入力種類 | 無電圧入力(有接点/無接点) ON電圧：2.5V以下、OFF電流：0.1mA以下、短絡電流：10mA(Typ.) 電圧入力 最大入力電圧：6V、ON電圧：2.5V以下、OFF電圧：4V以上、ON電流10mA以下 最小パルス幅：ON、OFF共に0.5ms以上 CH間非絶縁、入力端子 - 出力端子・他ユニット・電源端子・FG端子間絶縁 |
|
| 出力 | チャンネル数 | 8ch |
| 出力種類 | 有接点リレー出力 CH間絶縁、出力端子 - 入力端子・他ユニット・電源端子・FG端子間絶縁 |
|
| 定格負荷※ | 3A（250VAC 50/60Hz） 3A（30VDC）、0.1A（250VDC） | |
| ON抵抗 | 50mΩ以下 | |
| リレー寿命 | 電気的寿命：10万回以上（20回/分）、機械的寿命：2000万回以上 | |
| ユニット間同期 | ±100μs以下 | |
| パルスカウント範囲／間隔 | 0～65535カウント／サンプリング周期 | |
| 耐電圧 | 入出力端子 - FG端子・ケース間 | 1500VAC（50/60Hz） 1分間 |
| 入出力端子 - 電源端子間 | ||
| 入力端子 - 出力端子間 | ||
| 出力端子相互間 | ||
| 耐環境性 | 使用周囲温度 | パネルタイプ接続時：0℃～+50℃、ポータブルタイプ接続時：0℃～+40℃ |
| 使用周囲湿度 | 20%～85%RH（結露しないこと） | |
| 質量 | 約290g（端子台約150gを含む） | |
| 外形寸法 | >>I/Oユニット外形寸法図 | |
- ※
- 抵抗負荷の場合。1ユニットあたり合計8A以下で使用してください。
適合規格
| 型式 | TR-H1000、TR-H500、 TR-TH08、TR-C48 |
|
| CEマーキング | EMC指令 | EN61326-1 Class A、EN61000-6-2 |
| 低電圧指令 | EN61010-1 | |
| FCC | PART 15B classA | |
| 過電圧カテゴリ | II | |
| 汚染度 | 2 | |
PCソフト動作環境
| 型式 | TR-H1 |
| PCインターフェース | Ethernet（100Base-TX）インターフェースを装備 |
| OS | Windows 10 Home/Pro/Enterprise Windows 7 Ultimate/Professional/Home Premium Windows Vista Ultimate/Business/Home Premium/Home Basic Windows XP Professional/Home Editionのいずれかがプリインストールされていること |
| 対応言語 | 日本語／英語／中国語（簡体）／中国語（繁体） |
| プロセッサ | Windows 10/7/Vista ： OSのシステム要件に準拠していること Windows XP : Pentium Ⅲ相当以上 クロック速度1GHz以上 |
| メモリ容量 | Windows 10/7/Vista ： OSのシステム要件に準拠していること Windows XP : 256MB以上（512MB以上推奨） |
| ハードディスク空き容量 | 500MB以上 |
| ディスプレイ | 解像度1024×768ピクセル以上、表示色High Color（16bit）以上 |
| プリンタ | 300dpi以上 |
| Excel転送機能使用時 | Excel97以降がインストールされていること |
| HTTPサーバ（Webサーバ）機能使用時 | Internet Explorer 5.5（Service Pack 2）以降がインストールされていること |
| FTPサーバ機能使用時 | FTPクライアント機能を持つアプリケーションがインストールされていること |
- ※
- Windows 7/Vistaは32bit版/64bit版に対応しています。
- ※
- Windows、Excelは、米国マイクロソフト社の登録商標です。
